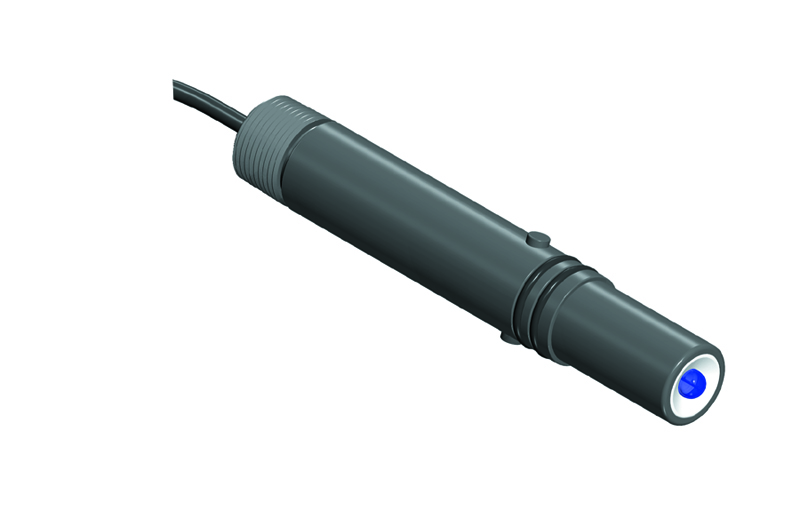

ST851 Drehschloss DynaProbe Industrieller pH und Redox Sensor

Der ST851 ist ein robuster, abgeschlossener, industrieller pH- oder Redox-Sensor konzipiert für die reihen oder einrtauch Verwendung in den meisten Industriemessungen, einschließlich Abwasser. Sie haben die nachgewiesene Fähigkeit herkömmliche Sensoren zu übertreffen auch in den schwierigsten Prozessanwendungen. Die patentierte Festkörper-Referenzzelle verfügt über das einzigartige IonTrap ™ Design für lange Lebensdauer in den schwierigsten Anwendungen. Der Körper aus chemisch beständigen Ryton (PPS) geformt und der Vergleichs Knotenpunkt ist entweder poröses Teflon oder Holz. Eingebaute Temperatur-Kompensatoren sind verfügbar. Optionaler Sensor Sicherheits Verschluss auf der Vorderseite des Sensors schützt die Sensorspitze vor Stößen. Sensor auch als Redox (ORP) Version verfügbar.

Spezifikation

pH Bereich: 0-14 pH

ORP Bereich: ± 5000 mV

Temp Spanne: 0 -120º C

Max Druck/Temp: 50 psig (3,45 Bar) bei 120º C

Referenz: Ag-AgCl

Benetzte Materialen: Ryton, Teflon, Glas and Viton O-Ringe

Standard Kabellänge: 7 Feet (2,13m)

ST851-2

Please use this information to build your part number. If you need any assistance please call us on +44 (0) 1525 862 518.
Part No.	1	2	3	4	–	5	6	7	8	9
ST-851	__	__	__	__	–	__	__	__	__	__

1 — Liquid Junction

[W] Recessed Coaxial Wood
[T] Coaxial Teflon
[R] Recessed Coaxial Teflon

2-3 — Measurement Electrode

[33] pH, HT-3 Rugged Dome Bulb
[43] pH, HT-4 High pH bulb (for pH 13 and above)
[17] pH, GP Flat Bulb (available only with style „T“ Teflon Junction) (100ºC Max. Temp.)
[PB] ORP, Platinum Band

4 — Temperature Compensator: (for direct input into following manufacturer’s preamp/instrument)

[0] T.C. not required
[1] 3K Ohms for most older Models of TBI/Bailey, Uniloc, and other US manufacturers
[9] 301 Ohms for older Great Lakes Models: 60, 70, 90, 570, and 690
[D] Pt 100 Ohms for Beckman Model SoluComp, TBI/Bailey (ABB) TB82 & TB84, Uniloc 1054, Foxboro 870 & 874, Yokogawa, and most European Models
[H] Pt 1000 Ohms for Yokogawa, Conducta, Polymetron, LTH, & many European models

5 — Cable Type:

[A] Low Noise Coax ( < 80º C service ) – for more than 7 ft.
[E] Jacketed Coax w/ TC leads ( < 80º C service ) – for more than 7 ft.
[T] Teflon Coax ( > 80º service ) for more than 7 ft.
[U] Jacketed Teflon Coax w/TC leads ( > 80º service ) for more than 7 ft.

6-7 — Cable Length:

[07] 7 ft. is standard length
[XX] Specify length (in feet) above 7 ft. standard length

8-9 — Required Sensor Connectors:

[FB] BNC for pH and ferrules on all other leads (for use with Terminal Block or Terminal Strip)
[BC] BNC for pH and ORP only (no T.C.)
[FF] All Ferrule connectors ( for use with Terminal block or Terminal Strip)
